如何選擇有效阻燃劑,讓你快速了解聚合物阻燃抑煙劑的分類及選擇
阻燃+消煙,了解聚合物阻燃抑煙劑的分類及選擇
在火災(zāi)中,大多數(shù)人并非因?yàn)楦邷囟劳?,多?shù)是由于可燃物在燃燒過程釋放出有毒、有害氣體,導(dǎo)致中毒或吸氧不足而死。因而,研發(fā)新型無毒、無害、燃燒過程不產(chǎn)生或較少產(chǎn)生有毒、有害氣體和煙塵、阻燃性能良好的阻燃材料是當(dāng)前阻燃領(lǐng)域重點(diǎn)研究方向。
目前主要通過添加過渡金屬氧化物、鎂-鋅復(fù)合物、金屬氫氧化物、氧化錫、二茂鐵、氧化銅等抑煙劑解決火災(zāi)中煙塵過多的問題。新型抑煙劑,燃燒無有毒、有害氣體產(chǎn)生的阻燃劑是今后阻燃材料研發(fā)的趨勢(shì)。
一般的聚合物在燃燒過程中都會(huì)產(chǎn)生大量的煙霧,其中部分聚合物燃燒產(chǎn)生的煙霧是有毒的。當(dāng)聚合物中加入阻燃劑,尤其是鹵素阻燃劑和三氧化二銻時(shí),燃燒時(shí)會(huì)產(chǎn)生更多的煙霧和有毒氣體。
在當(dāng)代阻燃劑技術(shù)中,“阻燃”和“抑煙”相提并論,對(duì)某些高聚物而言,“抑煙”比“阻燃”更為重要,因此開發(fā)抑煙阻燃劑是非常重要的。什么樣的材料才具備抑煙劑的條件呢?
材料燃燒時(shí)火焰是擴(kuò)散型的,空氣的對(duì)流將已經(jīng)生成的炭化物帶入空中,這是導(dǎo)致發(fā)煙量增大的根本的原因。如果能將已經(jīng)生成的炭化物固著在燃燒材料的表面,而不是飄浮在空氣中,必將大大降低材料的煙密度。實(shí)現(xiàn)這一設(shè)想的關(guān)鍵是合成或者尋求一種在700~1000℃之間可以熔融、該溫度下性能類似黏合劑的化合物。
同時(shí),在設(shè)計(jì)無煙阻燃配方時(shí),要盡可能選擇低煙的阻燃劑,各類阻燃劑的最大比光密度見下表所示。鹵/銻阻燃體系和包覆紅磷都增加發(fā)煙量和有毒氣體的擴(kuò)散,因此在使用溴類阻燃體系時(shí),需要同時(shí)加入抑煙劑。

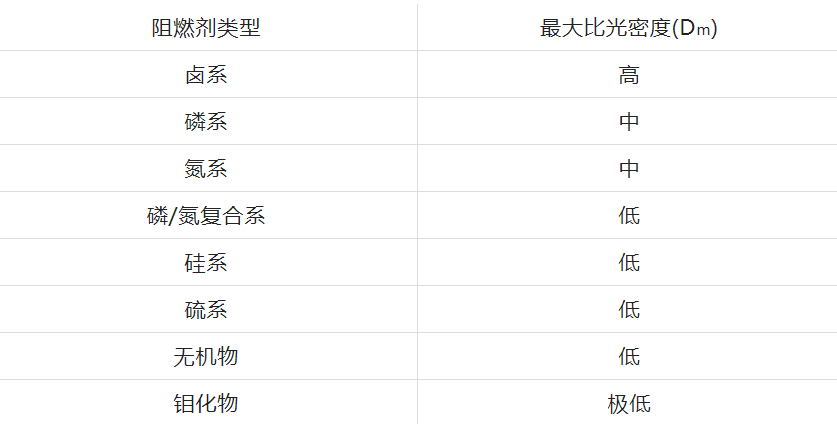

各類阻燃劑的最大比光密度
概括起來,抑煙助劑可以分為無機(jī)和有機(jī)兩大類,并以無機(jī)抑煙助劑最為常用。
(1)無機(jī)抑煙助劑
無機(jī)抑煙劑主要為金屬的氧化物、氫氧化物及金屬鹽等。
①鉬化物是常用的金屬氧化物抑煙助劑,主要品種有三氧化鉬、八鉬酸胺、鉬酸鈣、磷鉬酸鈣、鉬酸鋅等以及鉬化物與三氧化二銻、氧化銅、氧化鐵、氧化鎘等并用,是抑煙效果最好的品種。大量商品化的高效鉬化合物消煙劑是三氧化鉬及八鉬酸銨。
鉬化物的抑煙原理為在凝聚相中通過交聯(lián)促進(jìn)成炭,發(fā)揮抑煙作用。例如,鉬化物在燃燒過程中與PVC等樹脂形成殘?zhí)?,覆蓋在聚合物表面,達(dá)到阻燃抑煙的效果。添加鉬系抑煙劑一般量在2%-3%之間,可降低30%-80%的生煙量。
②鐵化物的抑煙機(jī)理為在凝聚相中通過交聯(lián)促進(jìn)成炭,又可作為氧化催化劑,將聚合物中碳轉(zhuǎn)化為一氧化碳和二氧化碳。主要品種有二茂鐵、二茂鐵1,1-二羧酸、三氧化二鐵、草酸鐵鉀、草酸亞鐵等,與鹵化物并用。
二茂鐵是亞鐵的環(huán)戊二烯絡(luò)合物。二茂鐵呈橘紅色,不能與含磷阻燃劑并用。且因?yàn)橛蓄伾灰淄茝V應(yīng)用。二茂鐵主要作為硬質(zhì)PVC的抑煙劑銷售。每100份PVC用0.5份,即可使硬PVC的生煙量降低30%~70%。二茂鐵在PVC脫HCl過程中迅速地轉(zhuǎn)化為α-Fe2O3,存在于炭層中,α-Fe2O3能引起炭化層灼燒,催化氧化炭層成為CO和CO2,從而減少了炭黑形成的數(shù)量。
FeCl2和FeCl3是α-Fe2O3生成的前身,它們也是有效的消煙劑,它們改變善了PVC的裂解過程,使之容易生成輕質(zhì)焦油,從而減少了黑煙的生成。
③金屬氫氧化物主要品種為氫氧化鋁、氫氧化鎂。具體抑煙原理為在加熱過程中形成的氧化鋁和氧化鎂具有較大的表面積,能吸附煙塵;在固相中促進(jìn)了炭的形成;放熱的水變成水蒸氣,可以沖淡可燃?xì)怏w、沖淡煙霧;可以與含鹵化合物受熱分解放出的鹵化氫反應(yīng)(捕捉鹵化氫),從而減少了煙霧中的有毒氣體鹵化氫的量。單一的金屬氫氧物抑煙效果已經(jīng)很好,但兩者直接復(fù)配使用或與鉬化物、金屬氧化物、金屬復(fù)合使用效果更好。
④金屬鹽類主要品種為碳酸鹽如碳酸鈣,硼酸鹽類如硼酸鋅,磷酸鹽類如磷酸鋅,草酸鹽類如草酸鉻及草酸銅等,硫酸鹽類如硫酸鋅等,錫酸鹽類如錫酸鋅,鋁酸鹽如鋁酸鋅等。
CaCO3的抑煙作用原理,在于它可以和煙霧中的鹵化氫反應(yīng)(捕捉),使之生成穩(wěn)定的CaCl2。由于反應(yīng)屬固-氣非均相反應(yīng),只能在固體顆粒表面進(jìn)行,所以CaCO3顆粒的粒徑大小就成為抑煙效果的重大因素。只有微小顆粒才具有大得多的比表面。根據(jù)上述抑煙原理,凡在燃燒時(shí)產(chǎn)生鹵化氫的聚合物,如氯乙烯、氯磺化聚乙烯、氯丁橡膠等,都可以用CaCO3作為抑煙劑。
⑤納米阻燃抑煙劑中納米雙羥基復(fù)合金屬氧化物(LDH)是一類具有層狀結(jié)構(gòu)的復(fù)合金屬氧化物,在PVC中添加3-5份LDH就可使PVC燃燒的最大煙密度下降30%-50%,且對(duì)其力學(xué)性能影響較小。用填充納米級(jí)CaCO3的方法去進(jìn)行抑煙,填充量?jī)H為10%左右,就會(huì)產(chǎn)生理想的效果。
⑥還原偶聯(lián)抑煙劑,能促進(jìn)偶聯(lián)過程的添加劑是在聚合物裂解時(shí)能產(chǎn)生零價(jià)金屬的化合物,包括一系列過渡金屬的羰基化合物,過渡金屬的甲酸鹽及草酸鹽,一價(jià)銅的絡(luò)合物;以及含亞磷酸酯或其他配位體的一價(jià)銅的絡(luò)合物等等,其中銅化合物是最有效的這類添加劑之一。
Cu(II)化合物能大大減少裂解時(shí)生成的苯量,而且在200℃~300℃,當(dāng)有Cu2O存在時(shí),PVC的交聯(lián)程度大大提高。銅化合物是通過還原偶聯(lián)引起交聯(lián)的,盡管銅鹽不易催化多烯的異構(gòu)化(順反異構(gòu)化),不過它們也可作為弱酸催化劑,促進(jìn)Friedel-Crafts烷基化。
作為一個(gè)適用的還原偶聯(lián)劑,一般應(yīng)具備下述性能:
1、金屬的電化學(xué)活性應(yīng)較低,即金屬離子應(yīng)能還原為零氧化態(tài);
2、在金屬氧化物中,金屬應(yīng)為較低的氧化態(tài),或金屬絡(luò)合物應(yīng)有可氧化的配位體,且通過熱還原消去,能生成低價(jià)或零價(jià)的金屬;
3、金屬離子應(yīng)在高于聚合物加工溫度下才能被還原;
4、必須價(jià)廉,盡可能無色,且對(duì)高聚物配方無不良影響。
(2)有機(jī)抑煙助劑
①有機(jī)硅系,是一種新型無鹵阻燃劑,也是一種成炭型抑煙劑,它在賦予高聚物優(yōu)異阻燃抑煙型的同時(shí),還能改善材料的加工性能及提高材料的機(jī)械強(qiáng)度,特別是低溫沖擊強(qiáng)度。目前市場(chǎng)上的有機(jī)硅系阻燃劑有美國(guó)通用電器公司生產(chǎn)的SFR100,它是一種透明、黏稠的硅酮聚合物,可與多種協(xié)同劑(硬脂酸鹽、多磷酸胺與季戊四醇混合物、氫氧化鋁等)并用,已用于阻燃聚烯烴,低用量即可滿足一般阻燃要求,高用量可賦予基材優(yōu)異的阻燃性和抑煙性。
②二茂鐵系,主要品種有二茂鐵和一些有機(jī)酸的鹽類。常用的是二茂鐵及一些有機(jī)鐵化合物,它們最適宜做PVC的消煙劑,加入量為1.5份左右。
(3)協(xié)效阻燃系統(tǒng)
協(xié)效阻燃系統(tǒng)是指由兩種(其中一種為阻燃劑,另一種為協(xié)效劑)或者兩種以上組分構(gòu)成的阻燃系統(tǒng),其阻燃作用優(yōu)于各組分阻燃作用之和。協(xié)效系統(tǒng)的優(yōu)劣常以“協(xié)同效率”(SE)表示。SE定義為協(xié)效系統(tǒng)的阻燃效率(EFF)與系統(tǒng)中單一阻燃劑(不含協(xié)效劑)阻燃效率之比(添加量相同),而EFF定義為單位質(zhì)量阻燃元素所增加的被阻燃基體的氧指數(shù)(LOI)值(添加量在一定范圍內(nèi))。在大多數(shù)情況下,SE值是根據(jù)具有最佳阻燃效率的協(xié)效系統(tǒng)所得結(jié)果計(jì)得的。
阻燃聚苯乙烯、ABS及其他一些塑料中的鹵系阻燃劑,均可采用氧化銻-無機(jī)硅酸鹽復(fù)合物為協(xié)效劑。此協(xié)效劑價(jià)廉,色澤強(qiáng)度低。另外,銻化合物/鎂化合物-鋅化合物組成的復(fù)合物作為某些阻燃系統(tǒng)的協(xié)效劑時(shí),既可提高阻燃效果,又能起到抑煙效果。
硬脂酸鋅/滑石粉/鐵化合物組成的復(fù)合物同樣是一種低煙協(xié)效劑,加入適量的這種協(xié)效劑,可使某些含鹵阻燃塑料的煙密度下降,透光率提高。
————————————————————————————————————————————————————————免責(zé)聲明:部分資料來源于網(wǎng)絡(luò),轉(zhuǎn)載的目的在于傳遞更多信息及分享,并不意味著贊同其觀點(diǎn)或證實(shí)其真實(shí)性,也不構(gòu)成其他建議。僅供交流,不為其版權(quán)負(fù)責(zé)。如涉版權(quán),請(qǐng)聯(lián)系我們及時(shí)修改或刪除。
熱門資訊
最新資訊
- 注塑工藝流程及原理
- 厚壁注塑件縮水難題的工藝技巧—表面縮凹
- 塑料的原材料是什么
- PA、PP是結(jié)晶料,那結(jié)晶到底有什么作用呢?
- 厚壁注塑件縮水難題的工藝技巧—表面縮凹
- 除噴嘴之外,其他段料筒溫度的作用是什么?
- 除了高溫尼龍以外,你知道還有哪些耐高溫的工程塑料值得關(guān)注
- 如何選擇有效阻燃劑,讓你快速了解聚合物阻燃抑煙劑的分類及選擇
- 聚烯烴原料存放后泛黃泛紅?竟是因這種抗氧劑
- 導(dǎo)熱塑料填料種類有哪些?其效果影響因素又有哪些?
- 改性方法提高聚乳酸材料的耐熱性
- 高溫尼龍的發(fā)展進(jìn)度如何?
- 你知道塑性彈性體6大品種的應(yīng)用嗎?
- 降低注塑加工能耗的技巧
- 塑料制品顏色偷偷改變的原因?
- 注塑機(jī)定期維護(hù)保養(yǎng)檢查時(shí)間與項(xiàng)目你了解多少?
- 透明聚丙烯生產(chǎn)工藝有哪些?
- 從PVC穩(wěn)定劑角度分析制品的白化問題
- 改性塑料如何實(shí)現(xiàn)阻燃改性?
- 三分鐘告訴您PC塑料制品內(nèi)應(yīng)力問題如何解決!
