三分鐘告訴您PC塑料制品內(nèi)應(yīng)力問題如何解決！

三分鐘告訴您PC塑料制品內(nèi)應(yīng)力問題如何解決！

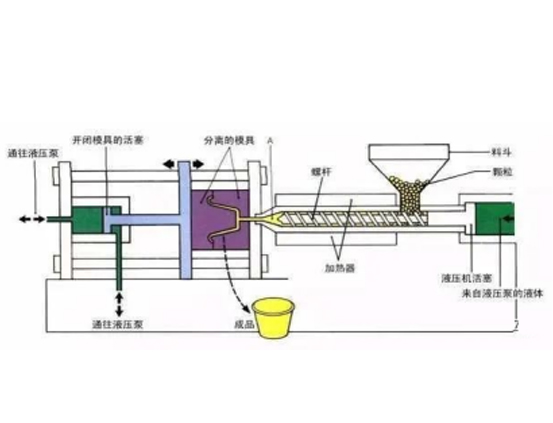

一、PC塑料制品產(chǎn)生內(nèi)應(yīng)力的原因
1. PC制品的內(nèi)應(yīng)力主要是由取向應(yīng)力和溫度應(yīng)力引起的，有時(shí)也受脫模不當(dāng)影響；
2. 制品厚度對內(nèi)應(yīng)力也有影響，取向應(yīng)力隨制品厚度的增加而低；
3. 溫度應(yīng)力塑料在注塑時(shí)熔體溫度和模具溫度之間溫差很大，這使靠近模壁的熔料冷卻較為迅速，因而產(chǎn)生了在制品體積內(nèi)分布不均勻的應(yīng)力。

4. 制品形態(tài)和尺寸對內(nèi)應(yīng)力也有很大的影響。制品表面積與體積之比越大，表面冷卻越快，取向應(yīng)力、溫度應(yīng)力也越大；
5. 通過以上分析可知，由于塑料的結(jié)構(gòu)特征及注塑工藝條件的限制，要完全避免內(nèi)應(yīng)力是不可能的，只能盡量減小內(nèi)應(yīng)力或盡量使內(nèi)應(yīng)力在制品內(nèi)分布均勻。

二、PC塑料制品內(nèi)應(yīng)力產(chǎn)生的解決辦法
1、注射溫度對PC塑料制品內(nèi)應(yīng)力大小影響很大，因此要適當(dāng)?shù)靥岣邫C(jī)筒溫度，保證物料塑化良好，使組分均勻以降低收縮率，減小內(nèi)應(yīng)力;
2、提高模具溫度，要盡量采用較低的注塑壓力，而且保壓時(shí)間不宜太長；
3、注射速率對注塑件內(nèi)應(yīng)力的影響比溫度、壓力等因素要小得多，可采用變速注射，即快速充模，當(dāng)模腔充滿后改用低速，變速注射一方面充模過程快，減少熔接痕，另一方面低速保壓可減少分子取向。合理設(shè)計(jì)澆口位置，扁平制品采用縫形、扇形澆口;頂出裝置應(yīng)設(shè)計(jì)成大面積頂出;
4、脫模斜度要大；
5、出模后可用熱處理方法消除內(nèi)應(yīng)力。熱處理的溫度為120℃左右，時(shí)間2h左右；
6、調(diào)高機(jī)筒和噴嘴溫度，提高模具溫度，以減少冷料的影響；
7、減慢注射速率，增加注塑壓力，以免熔體破裂或模內(nèi)氣體的干擾；
8、調(diào)節(jié)注射時(shí)間和保壓時(shí)間，避免過量充填;合理的模具澆口設(shè)計(jì)可以預(yù)先減少或避免冷料斑的形成，傳統(tǒng)而有效的方法是在流道末端開設(shè)冷料阱，使前鋒料陷人阱內(nèi)而不致進(jìn)人模腔，而有些模具除設(shè)冷料阱外，還需要考慮澆口的形式、大小和位置的合理性; 加強(qiáng)模具排氣；
9、去除料中污染物，強(qiáng)化物料的干燥效果，減少或調(diào)換潤滑劑，盡量少用脫模劑。

————————————————————————————————————————————————————————免責(zé)聲明：部分資料來源于網(wǎng)絡(luò)，轉(zhuǎn)載的目的在于傳遞更多信息及分享，并不意味著贊同其觀點(diǎn)或證實(shí)其真實(shí)性，也不構(gòu)成其他建議。僅供交流，不為其版權(quán)負(fù)責(zé)。如涉版權(quán)，請聯(lián)系我們及時(shí)修改或刪除。
